拉绳位移传感器安装_拉绳位移传感器使用方法
发布时间:2021-06-08   点击次数:43次

ETME拉绳位移传感器安装步骤及维护



A、本产品在安装过程中有如下危险性当钢丝绳拉出后,严禁突然松手,因钢丝绳拉出后有收紧张力,如突然松手,钢丝绳将在拉力的作用下高速打回,可能会对设备和人员造成一定损伤请注意保护。



B、拉绳位移传感器安装和工作中不可超过最大行程(从原始绳夹处拉出10米),也不可将出绳口原始绳夹松开,否则都将对传感器造成损坏。



C、本产品在运输过程中为了防止钢丝绳跳槽与脱落已经收紧一段钢丝绳,有可能造成实际量程与所标量程不符,属于正常现象,只要将出口端的绳夹头放松到原有绳夹头的位置即可。



D、本产品不得私自拆卸,如经发现则不在保修范围内。



安装程序:



1)将位移传感器器通过安装孔固定在安装支架上。



2)将钢丝绳以低于5/分钟的速度拉出到量程最大处,在拉出的过程中,要保持钢丝绳和出绳口不摩擦,钢丝绳的拉出方向应与本体的侧面平行,(在此过程中,严禁松脱钢丝绳而致钢丝绳在不受约束的情况下收回拉绳位移传感器,这将使传感器遭受严重破坏)。调整安装支架及出绳口,最小行程测量点,最大行程测量点的相互位置,以保证三点成一线,并于位移传感器侧端平行度误差小于1°;将钢丝绳缓慢放回。



3)在工作最小行程处固定钢丝绳。并保持钢丝绳与传感器侧端平行。



4)如是在工作最大行程处固定钢丝绳吊头,应将钢丝绳拉出至大于最大行程处,在出绳口用工具夹紧钢丝绳,再固定钢丝绳头。



5)钢丝绳为不锈钢材料,在室外使用时,可定期上一点油,建议定期更换钢丝绳。

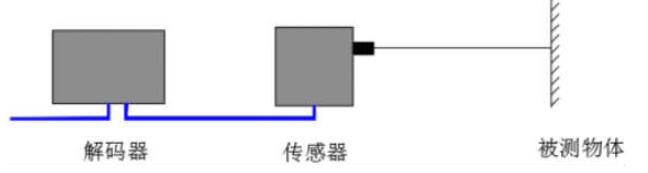

6)建议在固定钢丝绳吊头时,将位移传感器与仪表连接,这样可以随时知道现行高度。

 拉绳位移传感器安装_拉绳位移传感器使用方法

维护:



1)本设备已做防水安装设计,但为保证在室外长期使用,仍建议增加挡雨防水保护。



2)钢丝绳在运行过程中不能钩、挂物体。建议定期清洁钢丝绳并上油。



3)注意任何情况下,保证钢丝绳的运动方向与出绳口垂直。如有偏差,及时调整。



拉绳位移传感器使用安装注意事项



1.利用支架底部4个固定螺丝孔,依现场及机器安装空间设施需要,直接安装或另加保护或其他机械使用。



2.不锈钢索安装时,须注意水平角度,亦即尽量使钢索由出线口至移动部位之机构,于工作时水平滑动, 保持最小角度(容许偏差+/-30)以确保量测精度及钢索之寿命。



3.钢索本体是不锈钢加涂氟层,请勿让其受外力的割伤﹑烧损﹑撞击等不当之事发生:过量的粉尘﹑积屑或是足以破坏钢索的物品贮留于内部的滑轮或出线口将造成钢索破损,导致运转不顺的故障。



4.未安装于工作台或固定坐前,请勿用手或是其它产品将钢索拉出并让其瞬间自行弹回。此举将造成钢索断裂,伤害本体结构及人身安全。



5.MPS-SMPS-M系列产品的往复运动的瞬间加速绝对不可超过1/;MPS-LMPS-L-P系列产品的往复运动的瞬间加速绝对不可超过0.5/;此举将造成钢索断裂,恕本公司不承担此范围以外的责任。



6.若使用于非直线运动的机构,请加装适当的滑轮运转。



7.若使用于环境恶劣或特殊场合,请自行加装保护机构或与生产厂家联系,以免造成损失。



拉绳位移传感器分为数字输出型和模拟输出型两个产品类。适合直线导轨系统,液压气缸系统、伸缩系统,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械等相关尺寸测量和位置控制。在试验机行业屏显、数显系统上应用也较为广泛,其它应用场合可以定制拉绳式位移传感器。此外,拉绳位移传感器完全可以替代光栅尺、电子尺,实现低成本的高精度测量。
